Typy výklopných kovaní: Skladacie, výkyvné a paralelné výklopy podrobne

Výklopné kovanie je mechanický alebo pneumatický systém určený pre horné skrinky, ktorý dvíha čelá smerom nahor a bezpečne ich drží v akejkoľvek polohe. Medzi hlavné typy patrí skladací výklop pre delené čelá, výkyvný výklop pre jednodielne dvierka a paralelný zdvíhací výklop, pri ktorom sa čelo posúva rovnobežne s korpusom.

Čo presne je výklopné kovanie na nábytok?

V modernom nábytkárstve nahrádzajú výklopné systémy klasické nábytkové pánty na vyššie umiestnených skrinkách. Základným prvkom takéhoto kovania je akumulátor sily alebo zdvíhací mechanizmus. Tento komponent presne kompenzuje vlastnú hmotnosť nábytkového čela. Z technického hľadiska systém funguje podobne ako vzpery na piatych dverách automobilu: podporuje pohyb nahor a zabraňuje nekontrolovanému pádu dvierok dole.

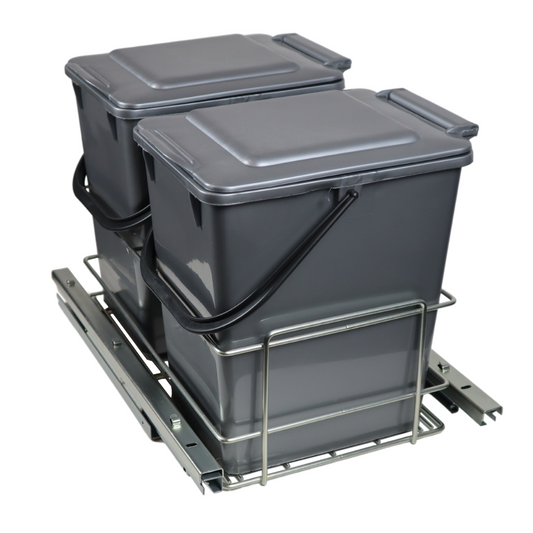

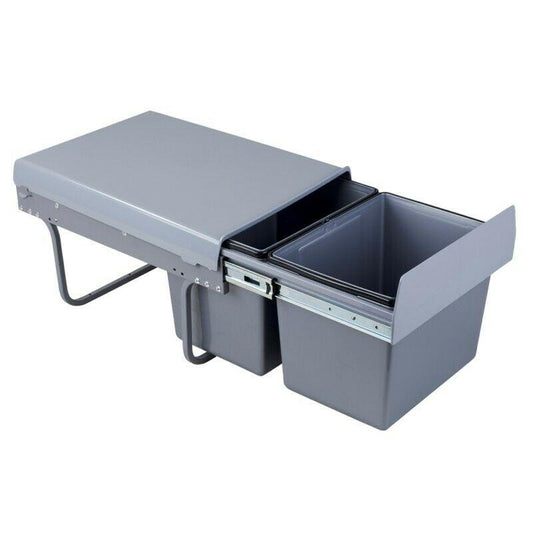

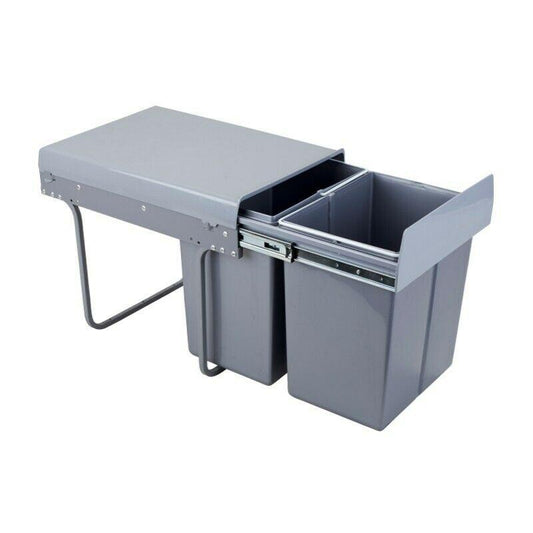

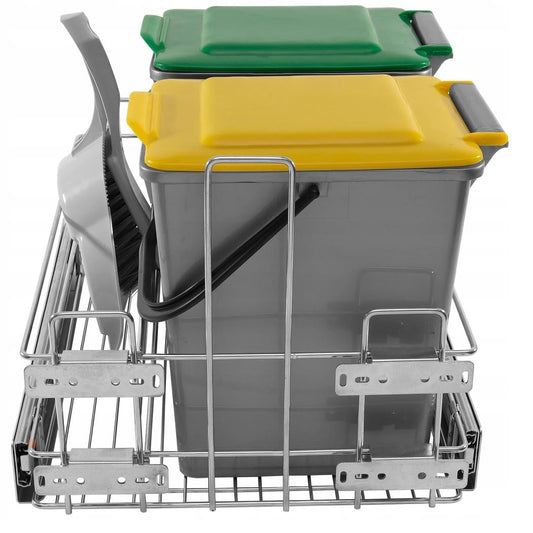

Zatiaľ čo v spodnej časti linky zaisťujú ergonómiu praktické výsuvy či špecializovaný výsuvný odpadkový kôš 400 mm, výklopné kovania na horných skrinkách zaručujú maximálnu voľnosť pohybu hlavy bez rizika nárazu do otvoreného krídla. Pre dokonalý komfort pohybu a tichý chod bývajú tieto mechanizmy vybavené integrovaným tlmením, kde spoľahlivo poslúži kvalitný nábytkový tlmič na plynulý dojazd.

Prehľad a definícia hlavných typov výklopov

Voľba správnej kinematiky závisí najmä od svetlej výšky miestnosti, konštrukcie skrinky a voľného priestoru nad korpusom. Rozlišujeme štyri základné kategórie:

1. Skladací výklop (pre dvojdielne čelá)

Pri tomto systéme je nábytkové čelo horizontálne rozdelené na dve časti. Pri otváraní sa dvierka v strede zložia smerom nahor. Tento pohyb si vyžaduje špeciálny stredový záves, ktorý spája oba diely, a horné sklopné panty so soft-close mechanizmom. Skladací výklop je ideálny pre vysoké horné skrinky, pretože úchytka zostáva aj pri úplnom otvorení ľahko dostupná na spodnom okraji dolného dielca.

2. Výkyvný výklop (šikmý nábeh)

Tento mechanizmus pohybuje jednodielnym čelom po oblúkovej dráhe smerom šikmo hore a ponad korpus skrinky. Keďže dvierka v otvorenom stave zasahujú nad úroveň nábytku, je potrebné zabezpečiť dostatočný voľný priestor medzi skrinkou a stropom. Ozdobné vencové lišty, rampy alebo bodové svietidlá umiestnené na strope musia byť pri plánovaní presne zohľadnené.

3. Paralelný zdvíhací výklop (lift)

Pri tomto type sa jednodielne čelo nevyklápa do priestoru, ale dvíha sa vertikálne a úplne paralelne s prednou hranou korpusu. Paralelný výklop predstavuje dokonalé technické riešenie pre nábytkové zostavy, kde sú nad sebou umiestnené ďalšie skrinky, alebo pri zabudovaní do ník, kde by výkyvný pohyb narážal do okolitých stien.

4. Štandardný jednodielny výklop a plynové vzpery

Najrozšírenejšia a cenovo najdostupnejšia verzia otvára jednodielne čelo okolo jedného otočného bodu na hornej hrane skrinky. V tomto segmente sa často uplatňuje spoľahlivá mechanická pružina alebo pneumatické riešenie, akým je napríklad plynový tlmič strieborný. Pre moderné tmavé interiéry je mimoriadne žiadaný plynový tlmič čierny, ktorý ladí s antracitovými a grafitovými korpusmi. Pre ťažké MDF dosky či masívne drevo sa používajú zosilnené vyhotovenia s vyššou nosnosťou.

Rozmery, normy a technické parametre

Pre správnu montáž a bezchybné fungovanie výklopného systému musíte zohľadniť niekoľko kľúčových hodnôt:

• Uhol otvorenia: Štandardne sa uhol pohybuje v rozsahu od 90° do 107°. V prípade nízkych stropov je možné uhol mechanicky obmedziť pomocou dorazových poistiek (napríklad na 75°).
• Výška korpusu: Výklopné kovania bežne pokrývajú výšky skriniek od 250 mm do 1040 mm.
• Sila zdviháka (výkon): Pneumatické a plynové jednotky sa dimenzujú v jednotkách Newton (N). Bežné hodnoty sa pohybujú od 50 N (pre ľahké hliníkové a sklenené rámčeky) až po 500 N (pre masívne a ťažké dosky). Pri mechanických akumulátoroch sily sa určuje takzvaný výkonnostný faktor (výška korpusu v mm × hmotnosť čela v kg vrátane úchytky).
• Vŕtacie schémy: Montážne platničky a upevňovacie body sa spravidla riadia štandardizovaným Systémom 32 (rozstup otvorov 32 mm), čo zaručuje presnú a jednoduchú predprípravu v dielni.

Správny výber a nastavenie sily výklopu

Kovanie sa vždy vyberá prísne podľa celkovej hmotnosti prednej plochy. K hmotnosti samotnej dosky je nutné pripočítať aj hmotnosť kovaní, ako sú strešné rukoväte z striebra alebo iné kovové madlá. Ak je zdvíhací mechanizmus poddimenzovaný, dvierka nebudú držať v hornej polohe a budú svojvoľne padať. Ak zvolíte príliš silný mechanizmus, čelo vystrelí nahor prudko a zatváranie bude vyžadovať neprimeranú fyzickú silu. Väčšina prémiových mechanizmov disponuje regulačnou skrutkou, ktorou možno silu predpätia plynule doladiť.

Súvisiace technológie a komplexné riešenie nábytku

Funkčná kuchyňa vyžaduje vyváženú kombináciu kovaní. Zatiaľ čo v hornom rade dominujú výklopy zabezpečujúce voľný pracovný priestor, pre vysoké potravinové skrine sú kľúčové spoľahlivé dvere skrine s tlmičmi, a pri spodných skrinkách preberajú úlohu plnovýsuvy so synchronizovaným dovieraním. Správna voľba kovania zabezpečí dlhoročnú funkčnosť nábytku bez nutnosti neustáleho nastavovania.
