Plynové vzpery a výklopné mechanizmy: Ako správne vypočítať silu

Plynové vzpery slúžia na plynulé otváranie a bezpečné udržanie výklopných dvierok v otvorenej polohe, pričom ich sila v newtonoch (N) musí presne zodpovedať hmotnosti a výške čela. Pri výrobe nového nábytku alebo oprave horných skriniek je voľba správneho kovania zásadná pre bezchybné fungovanie. Nesprávne dimenzovaná vzpera spôsobí, že dvierka buď samovoľne padajú, alebo naopak vyžadujú obrovskú silu pri zatváraní, čo dlhodobo ničí nábytkové pánty aj samotný korpus.

Tento podrobný sprievodca vysvetľuje technické princípy, ktoré majú plynové vzpery a výklopné kovania, ukazuje presný postup výpočtu sily a prináša overené tipy pre montáž a bezproblémovú prevádzku.

Typy výklopných mechanizmov a plynových vzpier

Pohyb nábytkových čiel smerom nahor alebo nadol si vyžaduje úplne inú kinematiku ako klasické otváravé dvierka na bočných pántoch. Na trhu existuje viacero konštrukčných riešení, ktoré sa volia podľa veľkosti, hmotnosti a spôsobu otvárania skrinky.

Klasická plynová vzpera

Plynová vzpera (často označovaná aj ako plynový piest) je hydropneumatický prvok, ktorý pozostáva z tlakového valca a piestnej tyče. Vnútorný priestor je naplnený stlačeným dusíkom pod vysokým tlakom. Po uvoľnení tlaku plyn vytláča piest von, čím vytvára zdvihovú silu a pomáha nadvihnúť nábytkové dvierka. Štandardné modely pokrývajú rozsah síl od 50 N do 150 N, čo dokonale pokrýva potreby bežných kuchynských skriniek z laminovanej drevotriesky alebo MDF dosiek.

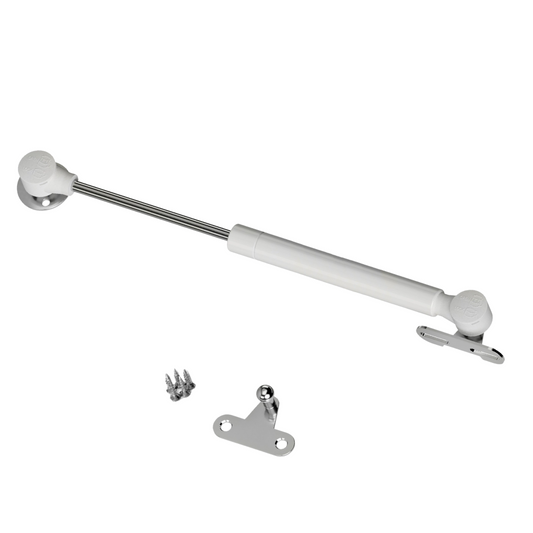

Z hľadiska dizajnu je možné kovania prispôsobiť štýlu interiéru. Pre moderné svetlé korpusy je ideálny plynový tlmič biely, pre univerzálny vzhľad poslúži klasický plynový tlmič strieborný a v tmavých, industriálnych kuchyniach nájde uplatnenie plynový tlmič čierny.

Zosilnené vzpery pre ťažké výklopy

V prípadoch, kedy čelo skrinky tvorí masívne drevo, hrubé sklo alebo zrkadlo, bežné piesty nepostačujú. Pre takéto zaťaženie sa využívajú zosilnené plynové vzpery so zväčšeným priemerom tlakového valca a silou 200 N, 250 N alebo viac. Tieto mechanizmy sú nevyhnutné aj pri konštrukcii ťažkých úložných truhlíc či výklopných roštov v posteliach, kde je potrebné bezpečne zdvihnúť a podoprieť masívnu plochu.

Mechanické vzpery a nožnicové podpery

Nie každé nábytkové čelo sa vyklápa nahor. Pri skrinkách s otváraním nadol (napríklad barové skrinky, sekretáre alebo botníky) nie je klasická plynová vzpera vhodná, pretože by dvierka prudko vytláčala smerom von namiesto ich brzdenia. V týchto aplikáciách sa montujú mechanické nožnicové podpery. Tieto mechanizmy fungujú na báze trenia a ich odpor sa nastavuje regulačnou skrutkou tak, aby čelo pri otváraní plynule a mäkko kleslo do vodorovnej polohy bez nárazu.

Ako správne vypočítať potrebnú silu v newtonoch

Najčastejšou chybou pri návrhu skriniek je nesprávny odhad sily piestu. Sila plynovej vzpery sa udáva v newtonoch (N). Všeobecná orientačná poučka hovorí, že 10 N zodpovedá sile na zdvihnutie závažia s hmotnosťou približne 1 kg. Tento prepočet je však iba zjednodušením, pretože pri výklopných dvierkach zohráva kľúčovú úlohu pákový efekt.

Plynová vzpera funguje na podobnom princípe ako tlmič v aute. Ak zvolíte príliš silnú vzperu, dvierka vystrelia nahor a pri zatváraní budete musieť vyvinúť obrovskú silu. Ak zvolíte príliš slabú, dvierka v hornej polohe vôbec neudržia svoju váhu a spadnú.

1. Stanovenie presnej hmotnosti čela

Pri existujúcom nábytku je najjednoduchšie dvierka odmontovať a odvážiť. Pri plánovaní novej zostavy si hmotnosť vypočítate pomocou objemu a priemernej objemovej hmotnosti materiálu:

Vzorec: výška (m) × šírka (m) × hrúbka (m) × objemová hmotnosť (kg/m³) = hmotnosť v kg

Orientačné objemové hmotnosti nábytkových materiálov:

• Laminovaná drevotriesková doska (DTD): cca 650 kg/m³
• MDF doska (stredne zhustená drevovláknitá doska): cca 750 kg/m³
• Masívne drevo (napr. dub): cca 800 kg/m³
• Sklo: cca 2500 kg/m³

K vypočítanej hmotnosti nezabudnite pripočítať aj hmotnosť nábytkových úchytiek (cca 0,1 až 0,3 kg). Keďže úchytka býva umiestnená na najvzdialenejšom okraji, jej hmotnosť má vďaka páke výrazný vplyv na zaťaženie vzpier.

2. Zohľadnenie výšky a rozloženie sily

Výška dvierok priamo určuje dĺžku pákového ramena. Čím vyššie je čelo skrinky, tým väčší krútiaci moment pôsobí na uchytenie a tým väčšia sila je potrebná na jeho stabilizáciu.

Odporúčané hodnoty pre štandardné kuchynské skrinky (pri použití dvoch vzpier na jedno čelo):

• Výška dvierok 300 mm, hmotnosť 1,5 až 2,0 kg: 50 N (na jednu vzperu)
• Výška dvierok 400 mm, hmotnosť 2,5 až 3,0 kg: 80 N (na jednu vzperu)
• Výška dvierok 500 mm, hmotnosť 3,5 až 4,0 kg: 100 N (na jednu vzperu)
• Výška dvierok 600 mm, hmotnosť 4,5 až 5,0 kg: 120 N až 150 N (na jednu vzperu)

Pri šírke skrinky nad 400 mm je nevyhnutné použiť vždy dve vzpery – jednu na ľavú a druhú na pravú stranu. Použitie iba jednej vzpery vedie k jednostrannému namáhaniu, krúteniu dvierok a postupnému vytrhnutiu montážnych bodov z korpusu.

Technické parametre: Zdvih a montážne rozmery

Pre správnu funkciu nestačí len vhodná sila v newtonoch, mimoriadne dôležitá je aj geometria a fyzické rozmery vzpery.

Zdvih piestu (Hub)

Zdvih predstavuje dĺžku, o ktorú sa piestna tyč dokáže vysunúť z valca (v milimetroch). Spolu s polohou montážnych bodov definuje maximálny uhol otvorenia dvierok. Bežné uhly otvorenia pre horné skrinky sú 75°, 90° alebo 110°. Vzpera s dlhším zdvihom umožní širší uhol otvorenia, no vyžaduje väčšiu vnútornú hĺbku korpusu.

Celková dĺžka vzpery

Celková dĺžka sa meria v plne vysunutom stave od stredu jedného montážneho otvoru po stred druhého. Štandardné plynové vzpery do nábytku majú dĺžku najčastejšie v rozsahu od 240 mm do 270 mm. Pri výmene starého alebo opotrebovaného kusu za nový je nutné dodržať presne túto dĺžku, inak nebudú sedieť pôvodné navŕtané otvory v korpuse.

Typy uchytenia a montážne podložky

Vzpera sa ku korpusu a dvierkam pripája prostredníctvom montážnych adaptérov vyrobených zo zinkovej zliatiny alebo lisovanej ocele. Spojenie medzi adaptérom a telom vzpery je najčastejšie riešené cez guľový čap s poistným klipom. Tento systém umožňuje rýchlu montáž aj demontáž bez nutnosti použitia náradia. Na priskrutkovanie adaptérov do drevotriesky používajte kvalitné drevené skrutky PZ2 s priemerom 3,5 mm alebo 4,0 mm. Pri tvrdých drevinách a MDF doskách nezabudnite materiál predvŕtať tenkým vrtákom, aby nedošlo k prasknutiu materiálu.

Oblasti použitia v nábytkárstve

Rôzne typy nábytku vyžadujú špecifický prístup k voľbe výklopného kovania podľa ich umiestnenia a spôsobu používania.

Horné kuchynské skrinky

V kuchyniach patria výklopné dvierka k najobľúbenejším riešeniam. Otváranie smerom nahor ponecháva pracovnú dosku voľnú a nehrozí nepríjemný náraz hlavou do otvoreného krídla. V kombinácii so systémami, ako sú sklopné panty so soft-close, získate tiché a dokonale koordinované dovieranie bez buchnutia.

Kúpeľňový nábytok a zrkadlové skrinky

V kúpeľniach je potrebné brať do úvahy zvýšenú vlhkosť vzduchu a hmotnosť skla. Zrkadlové plochy sú výrazne ťažšie ako samotná drevotrieska. Vlhké prostredie kladie vyššie nároky na povrchovú úpravu – kvalitné piesty s chrómovanou tyčou a práškovo lakovaným valcom odolávajú korózii a zabezpečujú dlhú životnosť.

Úložné truhlice a lavičky

Pri truhliciach s horným otváraním pôsobí gravitácia v inom smere ako pri zvislých dvierkach. Veko leží vo vodorovnej polohe, takže plná záťaž pôsobí hneď v momente začiatku otvárania. Tu sa uplatnia výlučne silné vzpery a špeciálne kovanie, ktoré zabráni nekontrolovanému pádu ťažkého veka na ruky používateľa.

Montážny postup krok za krokom

Presná montáž je základom bezproblémového chodu. Aj kvalitná vzpera s presnou silou zlyhá, ak sú montážne body osadené na nesprávnych pozíciách.

1. Osadenie závesov: Najskôr namontujte čelo na korpus pomocou vhodných pántov. Ak potrebujete otváranie viac ako 90°, použite závesy s uhlom otvorenia aspoň 110°. Pre bezhlučný doraz sú skvelým doplnkom moderné dvere skrine s tlmičmi.
2. Zameranie montážnych bodov: Presne podľa montážnej šablóny si naznačte body na boku korpusu a na vnútornej strane dvierok. Pri štandardnej vzpere s dĺžkou 245 mm a uhle 90° je bežná vzdialenosť uchytenia na korpuse približne 220 mm od osi pántu smerom dole a 90 mm na samotných dvierkach.
3. Priskrutkovanie adaptérov: Priskrutkujte podlhovastý adaptér na bok korpusu a okrúhly alebo oválny adaptér na dvierka.
4. Zacvaknutie vzpery: Piest nacvaknite na guľové čapy adaptérov. Odporúča sa orientovať vzperu tak, aby hrubší tlakový valec smeroval nahor. Táto poloha zabezpečuje, že vnútorné tesnenie piestu zostáva neustále mazané olejom, ktorý sa nachádza vo valci, čím sa predlžuje životnosť mechanizmu.

Rozdiel: Plynová vzpera vs. nábytkový tlmič

Medzi kovaniami často dochádza k zámene pojmov plynová vzpera a tlmič. Každý z týchto prvkov plní odlišnú funkciu:

• Plynová vzpera: Aktívne vyvíja tlakovú silu smerom von. Pomáha dvierka otvoriť a drží ich zdvihnuté proti gravitácii.
• Nábytkový tlmič: Vyvíja odpor pri zatváraní. Nevytvára žiadnu silu na otvorenie, ale pohlcuje kinetickú energiu zatvárajúcich sa dvierok alebo zásuviek a zabezpečuje ich tichý dojazd bez nárazu.

Často kladené otázky (FAQ)

Čo znamená označenie sily v N na tele vzpery?
Písmeno „N“ označuje newtony, teda vytlačovaciu silu plynovej náplne vo valci. Približne platí, že 10 N zodpovedá 1 kg zdvihovej sily, no finálna voľba vždy závisí od výšky dvierok a dĺžky páky.

Môžem vymeniť slabšiu 80 N vzperu za silnejšiu 120 N?
Takáto výmena sa neodporúča, pokiaľ ste nezmenili hmotnosť dvierok. Príliš silná vzpera bude dvierka prudko vystreľovať a pri zatváraní bude vznikať enormné napätie na nábytkové pánty, čo môže viesť k vytrhnutiu skrutiek z drevotriesky.

Prečo novú plynovú vzperu nedokážem stlačiť rukou?
Je to úplne prirodzené. Piest so silou napríklad 100 N vyžaduje osový tlak vyše 10 kg na ploche malej piestnej tyče. Bez pákového efektu, ktorý vzniká po namontovaní na dvierka, je ručné stlačenie takmer nemožné.

Vyžadujú plynové vzpery pravidelné premazávanie?
Nie, plynové vzpery do nábytku sú bezúdržbové. Piestnu tyč nikdy nenatierajte vazelínou ani olejom, pretože by sa na ňu prichytával prach, ktorý by pri zasunutí poškodil jemné tesnenie vo vnútri tlakového valca.

Prečo po montáži dvierka nedoliehajú ku korpusu?
Ak dvierka odstávajú, príčinou býva nesprávne zvolená vzdialenosť montážnych adaptérov alebo príliš silná vzpera, ktorá bráni úplnému dovretiu. Skontrolujte montážne kóty a v prípade potreby nastavte skrutky na nábytkových pántoch.
