Korpusové a nábytkové spojky: Sprievodca hlavnými typmi spojov

Nábytkové a korpusové spojky predstavujú základné mechanické kovanie, ktoré zabezpečuje pevné, presné a stabilné spojenie jednotlivých dielov nábytku. Umožňujú spoľahlivú montáž korpusov z plošných materiálov, ako sú laminovaná drevotrieska alebo MDF dosky. Väčšina moderných systémov, vrátane excentrických kovaní, je navrhnutá pre jednoduchú a nedeštruktívnu demontáž a vychádza z celosvetovo overeného štandardu System 32.

Čo presne sú korpusové spojky a aká je ich funkcia?

V modernej výrobe nábytku plnia spojovacie prvky kľúčovú úlohu: spájajú bočnice, horné a spodné dosky, police či priečky v pravom uhle a s vysokou pevnosťou v ťahu. Na rozdiel od pevného lepenia alebo použitia obyčajných skrutiek do dreva vytvárajú špecializované spojky kontrolovaný prítlak. Tento tlak dokonale stiahne jednotlivé diely k sebe, vďaka čomu nevznikajú žiadne medzery v spojoch.

Prenos síl pri dvojdielnych systémoch prebieha prostredníctvom tŕňa zafrézovaného alebo zaskrutkovaného v materiáli a otočného mechanizmu v tele spojky. Pôsobia ako pevná vnútorná kostra nábytku, ktorá zachytáva šmykové a ťahové zaťaženie a účinne zabraňuje krúteniu celej skrine. V náročnejších konštrukciách a vnútorných rohoch skriniek sa pre dodatočnú stabilitu často využívajú aj robustné kabinetové rohové podpory, ktoré udržujú absolútnu tuhosť rámu.

Hlavné typy a varianty nábytkových spojov

V nábytkárskom priemysle sa využíva niekoľko konštrukčných princípov spojovania, ktoré sa volia podľa typu materiálu, požiadaviek na nosnosť a spôsobu výroby:

• Excentrické spojky (minifixy): Skladajú sa z valcového puzdra excentra a spojovacieho tŕňa (skrutky). Polovičným pootočením excentra pomocou skrutkovača sa tŕň vtiahne dovnútra, čím vznikne pevný a rozoberateľný spoj.
• Konfirmáty (nábytkové skrutky): Jednodielne masívne skrutky so širokým telom, tupým koncom a hrubým závitom. Skrutkujú sa priamo do predvŕtaného materiálu a zaručujú vysokú pevnosť proti vytrhnutiu.
• Lichobežníkové a rohové spojky: Montujú sa spravidla priamo na povrch dosiek pomocou bežných skrutiek. Sú ideálne pre dodatočné upevnenie vnútorných políc alebo výstuží a vyrábajú sa zo zinkovej zliatiny či tvrdeného plastu.

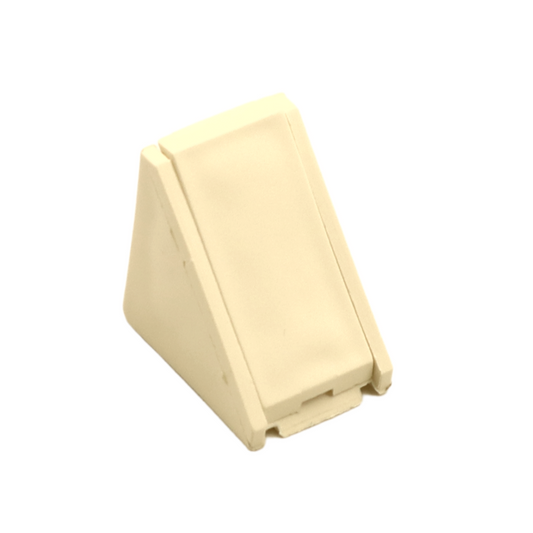

• Plastové blokové spojky: Ľahké a cenovo dostupné kovanie z polyamidu, často vybavené estetickou krytkou. Používajú sa najmä pri menej namáhaných konštrukciách a upevňujú sa zápustnými skrutkami.

Rozmery, normy a vŕtacie schémy

Správne dimenzovanie spojovacieho kovania vždy závisí od hrúbky použitého plošného materiálu. Pre stolárov a montážnikov sú určujúce tieto technické parametre:

• Hrúbky dosiek: Kovania sú štandardizované pre materiály s hrúbkou 15 mm, 16 mm, 18 mm a 19 mm.
• Priemer vŕtania pre excenter: Štandardný priemer miskového otvoru je 15 mm (pri vysokozáťažových aplikáciách sa výnimočne používa 25 mm).
• Hĺbka vŕtania: Pri doske s hrúbkou 16 mm je hĺbka otvoru pre puzdro excentra zvyčajne presne 12 mm až 12,5 mm.
• Priemer otvoru pre tŕň: Závitová časť tŕňa si spravidla vyžaduje vrták s priemerom 5 mm (priame skrutkovanie) alebo 8 mm, ak sa používa rozperná puzdrová matica.
• Rastrový systém 32: Rozstupy a pozície vŕtania vychádzajú zo štandardu System 32, kde je stred vŕtania od prednej hrany vzdialený presne 37 mm. Rovnaké vŕtacie schémy využívajú aj moderné závesy a príslušenstvo dvierok.

Praktický výber kovania pre rôzne typy nábytku

Pri voľbe správneho spojovacieho prvku je potrebné zohľadniť predpokladanú záťaž nábytku a požiadavku na jeho prípadnú demontáž v budúcnosti. Pri veľkých šatníkových skriniach, ktoré sa montujú na mieste a pri sťahovaní sa musia dať rozobrať, je štandardom excentrické kovanie. Dobre navrhnutý korpus potom bez problémov unesie aj ťažšie vnútorné vybavenie, akým sú napríklad viacradové zásuvkové výsuvy pre hlboké a zaťažené zásuvky.

Pre trvalé dielce a korpusy montované v dielni sa často volia konfirmáty v kombinácii s drevenými kolíkmi. Pri pohľadových bočniciach je prioritou skrytá montáž, kde z vnútornej strany zostáva viditeľný iba technologický otvor s priemerom 5 mm, prekrytý farebne zladenou plastovou záslepkou.

Súvisiace montážne prvky a doplnky

• Závitové vložky (závrtné matice): Kovová vložka s vnútorným závitom (napríklad M6 alebo M8) sa zavŕta priamo do dreva a umožňuje opakované a mimoriadne pevné uchytenie tŕňov či nastaviteľných nožičiek.
• Drevené kolíky: Slúžia na presné polohovanie dielov pri montáži a preberajú priečne šmykové sily, hoci diely k sebe aktívne nepriťahujú. Predstavujú neoddeliteľný doplnok k excentrom.
• Miskové nábytkové pánty: Konštrukčné kovanie na uchytenie dverí skrine, ktoré rovnako ako korpusové spojky využíva štandardizované otvory v systéme 32 mm.
