Excentrické spojky vs. drevené kolíky: kedy ktorý spoj použiť?

Excentrická spojka zabezpečuje pevný, no zároveň kedykoľvek rozoberateľný spoj nábytkových dielcov, kým lepený drevený kolík vytvára trvalé a nepohyblivé spojenie. Správna voľba spojovacieho kovania zásadne ovplyvňuje pevnosť, stabilitu i celkovú životnosť každej skrine, komody či regálu.

Pri výrobe a montáži nábytku z plošných materiálov, ako sú laminovaná drevotriesková doska (DTD) alebo MDF, patrí voľba správnej spojovacej techniky medzi kľúčové rozhodnutia. Stolári i domáci majstri často váhajú medzi klasickým lepeným spojom na drevené kolíky a moderným mechanickým nábytkovým kovaním. Každý z týchto systémov plní odlišnú mechanickú funkciu a vyžaduje špecifický technologický postup. Pochopenie ich vlastností vám umožní navrhnúť odolnú konštrukciu, ktorá spoľahlivo vydrží dlhoročné zaťaženie.

Čo je drevený kolík a ako funguje v nábytku?

V nábytkárstve sa pod pojmom kolík takmer výhradne rozumie valcový ryhovaný drevený kolík, najčastejšie vyrábaný z tvrdého bukového dreva. Vkladá sa do presne vyvŕtaných otvorov na hranách a plochách spájaných dosiek. Najrozšírenejším štandardom pre korpusy nábytku je priemer 8 mm v dĺžkach 30 mm, 35 mm alebo 40 mm. Pre tenšie materiály sa využíva priemer 6 mm, pri masívnych konštrukciách naopak 10 mm.

Alternatívou k valcovým kolíkom sú ploché lamely (tzv. piškóty), ktoré sa frézujú pomocou špeciálnej lamelovacej frézy. Svoje uplatnenie nachádzajú najmä pri rohových spojoch na pokos alebo pri plošnom spájaní dosiek.

Drevený kolík bez lepidla plní v nábytkovom dielci dve základné úlohy: presne fixuje polohu spájaných častí a prenáša šmykové sily (strihové zaťaženie). Samotný kolík bez použitia lepidla nedokáže udržať dosky pohromade v ťahu. Až po nanesení disperzného PVAc lepidla na drevo a stiahnutí korpusu pomocou stolárskych zvierok dochádza k napučaniu ryhovaného dreva a vytvoreniu nerozoberateľného, mimoriadne pevného spoja.

Čo je excentrická spojka a ako funguje?

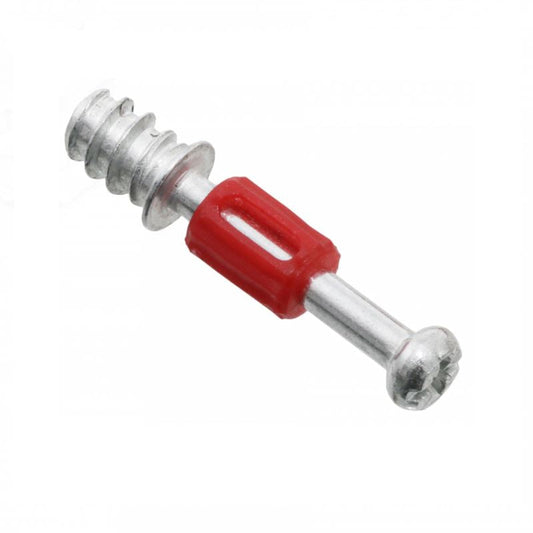

Excentrická spojka (často označovaná ako nábytkový excenter) je dvojdielne nábytkové kovanie, ktoré tvorí základ modernej demontovateľnej konštrukcie. Skladá sa z dvoch hlavných prvkov: valcového puzdra excentra (vyrobeného zo zinkovej zliatiny ZnAl alebo tvrdeného plastu) a oceľového spojovacieho tŕňa so závitom. Pre rôzne hĺbky a hrúbky materiálov sa volia precízne dimenzované tŕne, ako je napríklad Kĺbikový kolík 24 mm, prípadne varianty s dĺžkou 34 mm.

Princíp fungovania je založený na vnútornej špirálovej dráhe excentrického puzdra. Spojovací tŕň sa zaskrutkuje do plochy prvej dosky, zatiaľ čo puzdro excentra sa vloží do zapusteného otvoru s priemerom 15 mm na vnútornej strane druhej dosky. Hlava tŕňa prejde čelným otvorom do puzdra. Pootočením puzdra pomocou krížového skrutkovača (PZ2) alebo imbusového kľúča o približne 180° zachytí vnútorná krivka hlavu tŕňa, vtiahne ju dovnútra a vyvinie silný ťahový tlak, ktorý obe dosky pevne zovrie k sebe.

Porovnanie technických vlastností: excenter vs. kolík

Pre správny výber medzi týmito dvoma riešeniami je potrebné zhodnotiť ich mechanické a praktické rozdiely v piatich kľúčových oblastiach:

1. Rozoberateľnosť a demontáž

Najdôležitejší rozdiel spočíva v možnosti opätovného rozloženia nábytku. Lepený kolíkový spoj je trvalý – pokus o jeho rozobratie vedie k vytrhnutiu materiálu z drevotriesky a nenávratnému poškodeniu korpusu. Excentrické kovanie umožňuje povolením puzdra skriňu kedykoľvek jednoducho rozobrať, previezť a opäť zložiť bez straty pevnosti.

2. Schopnosť prenášať sily a zaťaženie

Excenter aktívne priťahuje dielce k sebe a vytvára okamžitú ťahovú silu. Oproti tomu drevený kolík bez lepidla ťah nezvládne, no vyniká v prenose bočného zaťaženia (v strihu). Lepený kolík síce dosahuje obrovskú pevnosť, ale vyžaduje technologický čas na vytvrdnutie lepidla a použitie zvierok. Kovový excenter poskytuje plnú nosnosť ihneď po dotiahnutí skrutkovačom.

3. Náročnosť vŕtania a presnosť

Na spojenie dreveným kolíkom postačujú dva jednoduché slepé otvory rovnakého priemeru (napr. 8 mm), ktoré musia presne lícovať. Montáž excentrickej spojky vyžaduje komplexnejšiu zostavu otvorov: čelný otvor pre telo tŕňa (zvyčajne 7–8 mm), plochý otvor pre závit tŕňa (5 mm) a veľký plochý otvor pre puzdro (15 mm) s presnou hĺbkou a vzdialenosťou od hrany (najčastejšie 24 mm alebo 34 mm). Bez vŕtacej šablóny alebo CNC stroja je dodržanie presnosti náročnejšie.

4. Kompenzácia tolerancií

Drevené kolíky neodpúšťajú takmer žiadne nepresnosti. Ak je vŕtanie posunuté čo i len o 1 mm, na hrane nábytku vznikne viditeľný schod. Excentrický mechanizmus vďaka nábehovej špirále disponuje určitou mierou tolerancie – pri doťahovaní dokáže pritiahnuť dielec a uzavrieť drobné nerovnosti škáry.

5. Potrebné náradie

Kým na kolíkovanie postačí bežný špirálový vrták do dreva s hĺbkovým dorazom, inštalácia puzdra excentra vyžaduje Forstnerov vrták alebo sukovník s priemerom 15 mm, ktorý vytvorí ploché dno otvoru bez poškodenia pohľadovej strany laminátu.

Kedy použiť ktoré riešenie?

V profesionálnej stolárskej praxi aj v priemyselnej výrobe sa tieto dva systémy nevylučujú. Naopak, tvoria základ medzinárodného modulárneho štandardu System 32, kde sa vzájomne ideálne dopĺňajú.

Čisté kolíkovanie (lepený spoj)

Lepené kolíky sú ideálnou voľbou pre kompaktné diely, ktoré sa nebudú nikdy sťahovať ani rozoberať. Typickým príkladom sú rámy zásuviek, soklové podstavce, pevné police v malých skrinkách či nástenné moduly. Ak sa vo vašom projekte nachádza napríklad samostatná Komoda s tromi zásuvkami zmontovaná v dielni, lepený spoj zabezpečí dokonalú tuhosť voči skrúteniu za minimálne náklady na materiál.

Samotné excentrické spojky

Použitie samotných excentrov bez podporných kolíkov sa neodporúča. Samotný oceľový tŕň v drevotrieskovej doske neposkytuje dostatočnú plochu na absorbovanie bočného strihového namáhania. Pri zatlačení na bok skrine by mohlo dôjsť k vyštiepeniu materiálu okolo puzdra.

Kombinácia excentrov a kolíkov (osvedčený štandard)

Kombinovaný spoj predstavuje osvedčené riešenie pre všetok moderný rozoberateľný nábytok. Na každej hrane spoja sa použijú dva drevené kolíky bez lepidla, ktoré zaručia perfektné zarovnanie plôch a prenesú šmykové zaťaženie, zatiaľ čo jeden až dva excentre zabezpečia pevné stiahnutie dosiek k sebe. Tento princíp sa uplatňuje pri veľkých kusoch nábytku, ako je rozmerná Skriňa s extra širokými zásuvkami, kde je nutné zachovať možnosť jednoduchej demontáže pri sťahovaní.

Rovnako dôležité je pamätať na to, že pri kompletizácii vnútorného vybavenia korpusov, kam patria kvalitné zásuvkové výsuvy a montované závesy a príslušenstvo, je tuhosť a pravouhlosť korpusu vytvorená správnou kombináciou kolíkov a excentrov kľúčom k plynulému chodu všetkých pohyblivých mechanizmov.

Často kladené otázky (FAQ)

Môžem nahradiť konfirmáty (nábytkové skrutky) excentrickými spojkami?
Áno, excentrické spojky sú esteticky omnoho čistejšie riešenie, pretože celá montáž prebieha z vnútornej strany korpusu a vonkajšie bočnice zostávajú hladké bez viditeľných hláv skrutiek či plastových záslepiek. Vyžaduje si to však presné vŕtanie podľa šablóny.

Aký je rozdiel medzi eurozávitom a závitom do dreva na tŕňoch?
Tŕne s eurozávitom majú hrubší valcový profil so špeciálnym stúpaním a skrutkujú sa do vopred navŕtaných systémových otvorov s priemerom 5 mm. Tŕne so samorezným závitom do dreva sa skrutkujú priamo do masívu alebo menšieho predvŕtaného otvoru. Dostupné sú aj varianty s metrickým závitom M6 pre montáž do narážacích či zavŕtacích puzdier.

Prečo sa skriňa kýve, hoci sú excentre pevne dotiahnuté?
Príčinou býva chýbajúce kolíkovanie, ktoré by zachytávalo priečne strihové sily, alebo nesprávne upevnený chrbát skrine. Práve zadná sololitová či HDF doska, pribitá alebo priskrutkovaná po celom obvode, dodáva korpusu konečnú diagonálnu tuhosť.

Do akej hĺbky vŕtať otvor pre puzdro excentra?
Pre štandardnú hrúbku dosky 16 mm alebo 18 mm a puzdro s priemerom 15 mm býva hĺbka vŕtania 12,0 mm až 12,5 mm. Vždy použite hĺbkový doraz na vŕtačke, aby ste neprevŕtali pohľadovú plochu dielca.

Čo vyjadruje šípka na čelnej strane puzdra excentra?
Šípka označuje otvorenú polohu vnútornej drážky. Pri vkladaní puzdra musí šípka smerovať presne k hrane dosky, odkiaľ vchádza spojovací tŕň. Až po nasadení dielca sa puzdro otočí v smere hodinových ručičiek na pevné uzamknutie spoja.
