Dodatočná montáž tlmenia soft-close na zásuvky a dvierka

Soft-close predstavuje mechanický systém tlmenia, ktorý v záverečnej fáze pohybu spomalí nábytkové dvierka či zásuvky a pomocou integrovanej pružiny alebo hydraulického valca ich plynulo a bezhlučne dovrie.

Dodatočná montáž tohto mechanizmu do existujúcich korpusov si vyžaduje dôsledné meranie, no s bežným dielenským náradím ju zvládne každý zručný domáci majster aj profesionálny montér. V zásade existujú dve cesty: kompletná výmena pôvodného kovania za moderné prvky s integrovanou brzdou alebo inštalácia prídavných tlmiacich adaptérov. Tento technický sprievodca vás prevedie správnym postupom montáže pre nábytkové pánty aj výsuvné mechanizmy.

Náročnosť a časová náročnosť montáže

• Náročnosť: Stredná (vyžadujú sa základné znalosti práce s nábytkovým kovaním a presné meranie).
• Časová náročnosť: približne 15 až 25 minút na jedny dvierka; zhruba 20 až 30 minút na jednu zásuvku.

Potrebné náradie a montážny materiál

Pred začatím montážnych prác si pripravte nasledujúce vybavenie:

• Akumulátorový skrutkovač s bitom PZ2 (Pozidriv) alebo zodpovedajúcim bitom Torx (TX).
• Drevené skrutky a zápustné skrutky do drevotriesky (najčastejšie s rozmermi 3,5 × 16 mm alebo 4 × 16 mm).
• Zvinovací meter alebo skladací meter, stolársky uholník a ceruzku.
• Nástroj na jamkovanie (šidlo) alebo vrták do dreva s priemerom 3 mm na predvŕtanie otvorov.
• Forstnerov vrták s priemerom 35 mm (nevyhnutný iba v prípade frézovania nových miskových otvorov do čiel).
• Kvalitné nábytkové kovanie: vhodné sklopné panty so soft-close, prídavné tlmiče dovierania dvierok či robustné zásuvkové výsuvy.

Časť 1: Dodatočné tlmenie pre skrinkové dvierka

Tlmiaci systém funguje na podobnom princípe ako tlmič na podvozku vozidla – absorbuje kinetickú energiu zatvárajúcich sa dvierok a bez nárazu ich navedie do koncovej polohy. Pre nábytkové dvierka existujú dve základné technické riešenia.

Metóda A: Kompletná výmena nábytkových pántov

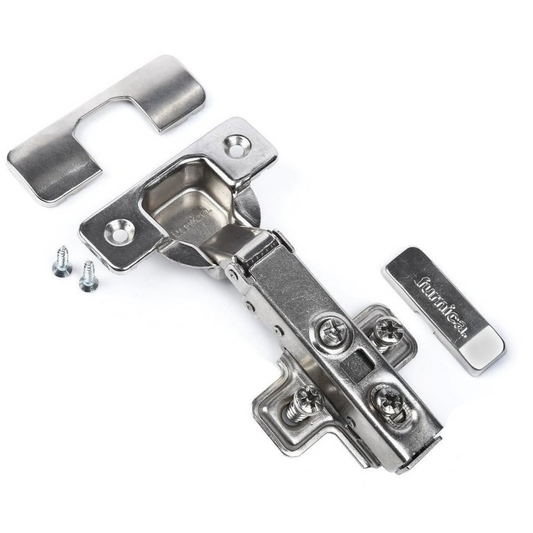

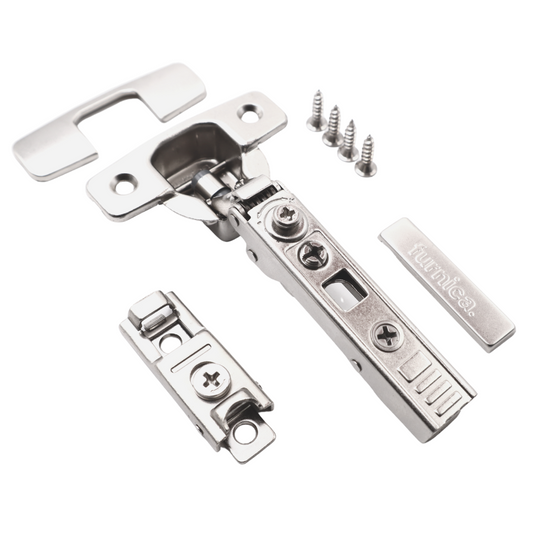

Najspoľahlivejším a najčistejším riešením z hľadiska funkčnosti aj estetiky je výmena starého kovania za moderné nábytkové pánty so zabudovaným hydraulickým tlmičom v ramene alebo miske pántu.

1. Určenie typu naloženia dvierok: Ešte pred objednaním a montážou musíte presne stanoviť konštrukčný typ naloženia.
   • Naložené dvierka: Dvierka v zatvorenom stave celou svojou plochou prekrývajú prednú hranu boku korpusu.
   • Polonaložené dvierka: Dve krídla dvierok sa delia o jednu stredovú priečku korpusu (dvojité naloženie).
   • Vložené dvierka: Dvierka lícujú s prednými hranami korpusu a zatvárajú sa do vnútorného priestoru skrinky.
2. Demontáž starého kovania: Uvoľnite upevňovacie skrutky krížovej montážnej podložky na vnútornej strane korpusu. Zložte dvierka a odskrutkujte pôvodné misky pántov z prednej plochy.
3. Kontrola rozmerov otvorov: Štandardné miskové nábytkové pánty vyžadujú otvor s priemerom 35 mm a hĺbkou spravidla 11,5 mm až 13 mm. Ak existujúce otvory zodpovedajú tejto norme, nové pánty môžete osadiť bez ďalších úprav.
4. Montáž nových pántov: Vložte misku nového pántu do vyfrézovaného otvoru. Pomocou stolárskeho uholníka nastavte rameno pántu presne do pravého uhla (90°) voči hrane dvierok a zaistite ho dvoma skrutkami 3,5 × 16 mm.
5. Pripevnenie montážnych podložiek: Na vnútornú stenu korpusu priskrutkujte montážne podložky. Ideálne je využiť existujúce systémové vŕtanie (systém s rozstupom 32 mm).
6. Zavesenie a nastavenie dvierok: Nacvaknite rameno pántu na podložku (pri klipovom mechanizme) alebo ho pevne priskrutkujte. Pomocou excentrických skrutiek na ramene pántu nastavte polohu dvierok v troch osiach (výška, šírka, hĺbka), kým nedosiahnete dokonale rovnobežné medzery.

Metóda B: Inštalácia prídavných naskrutkovateľných tlmičov

Ak sú pôvodné pánty plne funkčné a nechcete ich vymieňať, možno použiť samostatné tlmiče dovierania dvierok. Tie sa montujú buď priamo nacvaknutím na rameno kompatibilného pántu, alebo priskrutkovaním adaptéra priamo na vnútornú stenu korpusu.

1. Umiestnenie: Tlmič umiestnite na vnútornú stranu korpusu na strane úchytky. Pri bežných rozmeroch dvierok postačuje jeden tlmič v hornej tretine korpusu.
2. Zarovnanie: Piest tlmiča sa musí pri dovretí mierne zatlačiť, nesmie však dvierka odtláčať späť. Predná hrana adaptéra sa spravidla zarovnáva s prednou hranou korpusu.
3. Upevnenie a test: Zaskrutkujte upevňovacie skrutky. Vyskúšajte plynulosť dovierania a v prípade potreby upravte pozíciu cez pozdĺžne montážne otvory.

Časť 2: Dodatočná montáž tlmenia na zásuvky

Tiché a plynulé dovieranie zásuviek zásadne zvyšuje komfort používania, najmä v kuchyni a dielni pri manipulácii s vyššou hmotnosťou. Vo väčšine prípadov je potrebná kompletná výmena pojazdových líšt.

Technická príprava a meranie rozmerov

Pred inštaláciou nových komponentov je nevyhnutné skontrolovať základné parametre korpusu a zásuvky:

• Montážna medzera (šírka): Štandardné guľôčkové výsuvy vyžadujú presnú medzeru 12,7 mm medzi bočnicou zásuvky a vnútornou stenou korpusu (po oboch stranách, spolu 25,4 mm). Pre náročné aplikácie a zásuvky s vyššou nosnosťou vyberajte certifikované zásuvkové výsuvy s výškou 45 mm.
• Menovitá dĺžka: Zmerajte hĺbku zásuvkového boxu. Dĺžka výsuvu nesmie presiahnuť vnútornú hĺbku korpusu. K dispozícii sú rozmanité dĺžkové varianty líšt – moderné výsuvné lišty na zásuvky umožňujú bezproblémovú náhradu pôvodných valčekových vedení. Ak riešite skryté uloženie pod dnom, vhodným riešením sú špecializované podložné výsuvné mechanizmy zásuviek.
• Typ výsuvu: Plnovýsuv poskytuje 100 % prístup k celému obsahu zásuvky, zatiaľ čo čiastočný výsuv ponecháva zadnú časť zásuvky čiastočne zasunutú v korpuse.

Montážny postup pre zásuvkový soft-close

1. Vybratie zásuvky a demontáž: Zásuvku úplne vytiahnite, uvoľnite poistky a vyberte ju z korpusu. Následne odskrutkujte staré lišty z korpusu aj zo zásuvky.
2. Rozpojenie nových výsuvov: Pred montážou rozdeľte guľôčkový výsuv na dve časti. Stlačte malú plastovú poistnú páčku vo vnútri profilu a vytiahnite vnútornú lištu (určenú na zásuvku) z vonkajšieho korpusového profilu.
3. Montáž profilu na zásuvku: Priskrutkujte úzku lištu na bok zásuvkového boxu. Dbajte na to, aby predná hrana lišty presne lícovala so zadnou stranou čielka. Používajte výhradne skrutky so zápustnou hlavou, aby hlavy skrutiek neblokovali hladký chod guľôčkovej klietky.
4. Vymedzenie a montáž korpusového profilu: Pomocou vodováhy vyznačte vodorovnú líniu na vnútornej strane korpusu. Predná hrana korpusovej lišty sa montuje spravidla 2 mm za prednú hranu bočnice korpusu, čím sa vytvorí priestor pre správne dosadnutie čela.
5. Upevnenie a doladenie: Priskrutkujte korpusové profily cez oválne otvory, ktoré umožňujú dodatočnú výškovú korekciu o 1 až 2 mm.
6. Založenie zásuvky a skúška: Zásuvku s namontovanými lištami vodorovne zasuňte do korpusových profilov, kým mechanizmus zreteľne nezacvakne. Integrovaný doťah by mal zachytiť zásuvku na posledných 30 až 50 mm dráhy a plynule ju dotiahnuť.

Najčastejšie chyby pri svojpomocnej montáži

Pri inštalácii tlmených systémov sa často opakujú drobné chyby, ktoré môžu narušiť funkčnosť celého mechanizmu:

• Zámena systémov soft-close a push-to-open: Soft-close mechanizmus zásuvku či dvierka pribrzdí a samočinne vtiahne dovnútra. Systém push-to-open (bezúchytkové otváranie) funguje na opačnom princípe – po zatlačení čelo mechanicky vystrčí von. Tieto systémy nemožno bez špeciálnych hybridných kovaní kombinovať.
• Príliš silný odpor na ľahkých dvierkach: Tlmené nábytkové pánty kladú pri zatváraní určitý odpor. Pri malých a ľahkých dvierkach horných skriniek často postačuje osadiť iba jeden tlmený pánt v kombinácii s jedným klasickým pántom. Ak sú zatlmené oba pánty, nízka hmotnosť dvierok nemusí stačiť na úplné dovretie.
• Použitie nevhodných skrutiek s polguľatou hlavou: Pri výsuvoch používajte vždy skrutky so zápustnou hlavou. Vystupujúca polguľatá hlava skrutky spoľahlivo zablokuje pojazd a mechanicky poškodí ložisko.
• Nedodržanie bočnej vôle 12,7 mm: Ak nie je dodržaná presná vzdialenosť medzi zásuvkou a korpusom, výsuvy sa dostanú do mechanického pnutia. Výsledkom je tuhý chod, zasekávanie a predčasné opotrebovanie ložísk.

Často kladené otázky (FAQ)

Aký je rozdiel medzi samodotváraním (selbsteinzug) a soft-close?
Samodotváranie bez tlmenia pritiahne zásuvku pomocou pružiny na posledných centimetroch, no nespomalí jej pohyb, takže dôjde k nárazu. Systém soft-close dopĺňa pružinu o hydraulickú či vzduchovú brzdu, ktorá pohyb najprv spomalí a až potom ticho dovrie.

Je možné namontovať soft-close na každú staršiu zásuvku?
Áno, pokiaľ to dovoľujú vnútorné rozmery skrinky. Pri starších nábytkoch s drevenými vodiacimi lištami je zvyčajne nutné upraviť šírku zásuvkového boxu, aby vznikla požadovaná bočná medzera 12,7 mm na každej strane.

Koľko tlmených pántov je potrebných na jedny dvierka?
Pri štandardných nábytkových dvierkach do výšky 900 mm a hmotnosti do 15 kg spravidla postačuje jeden tlmený pánt kombinovaný s jedným štandardným pántom. Pri vyšších dverách skríň (nad 1600 mm) sa odporúča osadiť dva až tri tlmené pánty.

Dá sa sila tlmenia manuálne regulovať?
Niektoré prémiové pánty disponujú prepínačom na miske, ktorým možno tlmenie úplne deaktivovať (praktické pri veľmi ľahkých čelách). Plynulá zmena sily tlmenia v jednotkách Newtonov (N) však pri bežnom nábytkovom kovaní nie je štandardom.
