Ako vymeniť káblovú priechodku: Výmena plastovej vložky za odolný kovový variant v rovnakom rozmere

Kvalitný kovový káblový grommet spoľahlivo nahradí opotrebované plastové vložky v rovnakom montážnom otvore, zabráni poškodeniu káblov a dodá písacím aj konferenčným stolom elegantný a profesionálny vzhľad.

Výmena poškodených alebo nevzhľadných plastových priechodiek za masívne kovové alternatívy patrí medzi najčastejšie úpravy pri modernizácii kancelárskeho a pracovného nábytku. Bežný plastový kábelový grommet podlieha vplyvom neustáleho zaťaženia, UV žiarenia a tepla z napájacích adaptérov rýchlej únave materiálu. Dôsledkom býva vylomenie západiek vrchného krytu, uvoľnenie vložky z pracovnej dosky alebo nevzhľadné poškriabanie povrchu. Prechod na kovové riešenie tieto problémy natrvalo eliminuje a zabezpečí dlhú životnosť.

Tento podrobný návod je určený pre montážnikov, stolárov a zručných domácich majstrov, ktorí plánujú presnú výmenu kus za kus v identickom priemere vŕtania a potrebujú si poradiť s rozmerovými toleranciami medzi pružným plastom a pevným kovom.

• Náročnosť montáže: Jednoduchá až stredne pokročilá (podľa presnosti existujúceho otvoru v doske)
• Časová náročnosť: 5 až 15 minút na jeden priechod

Potrebné náradie a montážny materiál

Na čistú demontáž a inštaláciu bez poškodenia laminovaného povrchu alebo dýhy stola budete potrebovať základné dielenské vybavenie:

• Posuvné meradlo (šupleru) – na precízne zmeranie priemeru existujúceho výrezu a hĺbky zapustenia
• Gumové kladivo – na bezpečné a šetrné usadenie bez poškodenia povrchovej úpravy kovu
• Brúsny papier (zrnitosť 120) alebo jemný polkruhový pilník na drevo
• Drevený montážny hranolček (podložka na rozloženie tlaku pri zaklepávaní)
• Voliteľne: papierová maskovacia páska na ochranu hrán nábytku
• Náhradný diel: zodpovedajúci masívny kábelový grommet z hliníka alebo zinkozliatiny s presným menovitým priemerom.

Postup krok za krokom: Výmena káblovej priechodky v pracovnej doske

Inštalácia kovovej priechodky si vyžaduje vyššiu presnosť než montáž plastových dielov. Zatiaľ čo plastové telo má flexibilné lamely, ktoré sa prispôsobia nerovnostiam, kovové puzdro má pevný priemer a otvor musí byť dokonale pripravený.

1. Demontáž starého plastového kusu a kontrola miesta

Najprv odpojte a vytiahnite všetky vedené elektrické a dátové káble. Starú plastovú priechodku opatrne vytlačte z otvoru. Ak sedí príliš tesne, zatlačte na ňu zospodu stolovej dosky smerom nahor. Nikdy nepoužívajte skrutkovač ako páku na vrchnej strane stola, pretože by ste nenávratne poškodili melamínovú fóliu, laminát alebo prírodnú dýhu.

2. Presné zameranie vnútorného priemeru otvoru

Pomocou posuvného meradla dôkladne zmerajte vnútorný priemer otvoru priamo v drevotrieskovej doske. Merajte minimálne v dvoch navzájom kolmých smeroch (do kríža). Tým zistíte, či je otvor dokonale kruhový, alebo či vplyvom vlhkosti a napätia v materiáli nezískal mierne oválny tvar.

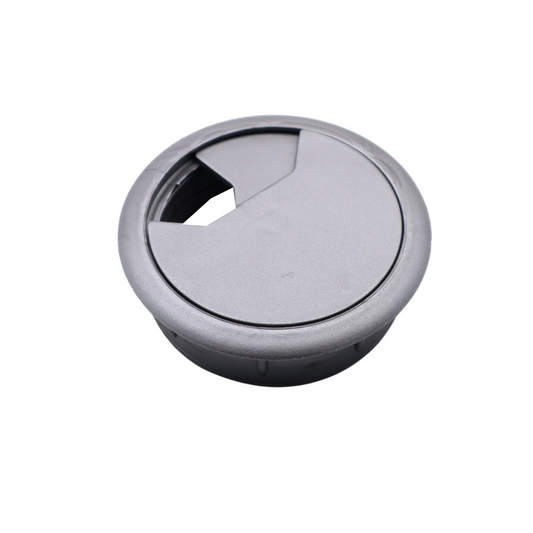

Nezabudnite, že pre výber nového dielu nie je rozhodujúci vonkajší lem starej priechodky, ale čistý montážny priemer tela, ktoré je zapustené v doske. V nábytkárskom priemysle sú najčastejšími štandardmi priemery 60 mm a 80 mm. Pre kompaktné pracovné stoly je ideálnou voľbou napríklad certifikovaný stolový kábelový gromet 60 mm, ktorý poskytuje dostatok priestoru pre bežné konektory pri zachovaní minimálneho zásahu do pracovnej plochy.

3. Očistenie a úprava hrán montážneho výrezu

Vnútro vyfrézovaného otvoru zbavte prachu, pilín a prípadných zvyškov starého lepidla či tmelu. Skontrolujte stav drevotriesky (DTD) alebo MDF jadra. Ak sú okraje jemne napučané alebo vystupujú nad rovinu stola, zarovnajte ich brúsnym papierom. Pevný kovový prstenec musí do otvoru zapadnúť hladko a presne, bez nežiaducej vôle, no zároveň bez nutnosti použitia deštruktívnej sily.

4. Kontrola tolerancií a rozmerové prispôsobenie

Pri prechode z plastu na kov je vyrovnanie rozmerových tolerancií najdôležitejšou fázou. Plastové výlisky bývajú vybavené kónickými rebrami, ktoré dokážu absorbovať odchýlku až 1,5 mm. Univerzálny kábelový grommet z kovu má presné valcové telo bez deformovateľných lamiel.

• Ak je montážny otvor príliš tesný: V prípade, že otvoru chýba len niekoľko desatín milimetra, rovnomerne prebrúste vnútornú stenu otvoru brúsnym papierom so zrnitosťou 120. Postupujte po celom obvode a priebežne skúšajte dosadnutie kovového krúžku.
• Ak je montážny otvor príliš voľný: Ak sa kovové puzdro v otvore voľne pretáča alebo má vôľu, omotajte jeho zapustené telo vrstvou teflónovej pásky či tenkej dýhy, kým nedosiahnete pevné uloženie. Prípadne naneste tri malé body montážneho lepidla na spodnú stranu dosadacieho goliera priechodky.

5. Správne usadenie a fixácia kovového tela

Prstenec novej priechodky priložte kolmo na otvor. Dbajte na to, aby nedošlo k jeho zošikmeniu, pretože kovová hrana by mohla vyštiepiť vrchnú vrstvu laminátu. Zatlačte diel dlaňou rovnomerne do plochy stola. Ak cítite primeraný odpor, položte na priechodku drevený hranolček a jemnými, kontrolovanými údermi gumového kladiva ju zarovnajte s povrchom stola. Nikdy neudierajte kovovým kladivom priamo do priechodky, inak trvalo poškodíte eloxovaný, chrómovaný alebo lakovaný povrch.

6. Zavedenie káblov a osadenie krytu

Zospodu prevlečte napájacie káble, monitorovacie rozhrania a dátové vodiče cez osadený prstenec. Následne vložte vrchný kryt, ktorý býva vybavený integrovanou štetinovou brzdou alebo tesnením, ako má napríklad aj flexibilný kábelový gumený tesniaci kruh, ktorý zabraňuje prenikaniu prachu a fixuje polohu káblov. Kvalitné kovové kryty disponujú otočnou bajonetovou poistkou, ktorá spoľahlivo zamedzí tomu, aby tuhé napájacie káble vytláčali krytku smerom nahor.

Najčastejšie chyby pri výmene priechodiek

Aj zdanlivo jednoduchá montáž káblového manažmentu môže viesť k znehodnoteniu nábytku, ak sa podcenia technické zásady:

• Zošikmenie dielu pri zatĺkaní: Ak je tuhý kovový krúžok nasadený nakrivo a zatĺkaný silou, v mieste najväčšieho tlaku vytrhne laminát alebo poškodí drevenú štruktúru stola. Puzdro musí vstupovať do otvoru v dokonale pravom uhle.
• Zámena vonkajšieho a montážneho priemeru: Častým omylom je objednanie priechodky podľa vonkajšieho okraja goliera namiesto vnútorného priemeru tela, ktoré zapadá do otvoru. Náhradné kovanie vyberajte vždy striktne podľa priemeru vŕtania (najčastejšie 60 mm alebo 80 mm).
• Nezohľadnenie hrúbky stolovej dosky: Pri veľmi tenkých doskách (menej než 15 mm) môže telo priechodky vyčnievať zo spodnej strany stola. Z funkčného hľadiska to neprekáža, no v priestore na nohy môže ostrá hrana prekážať alebo spôsobiť zranenie.

Varianty vyhotovenia a dizajnové zladenie

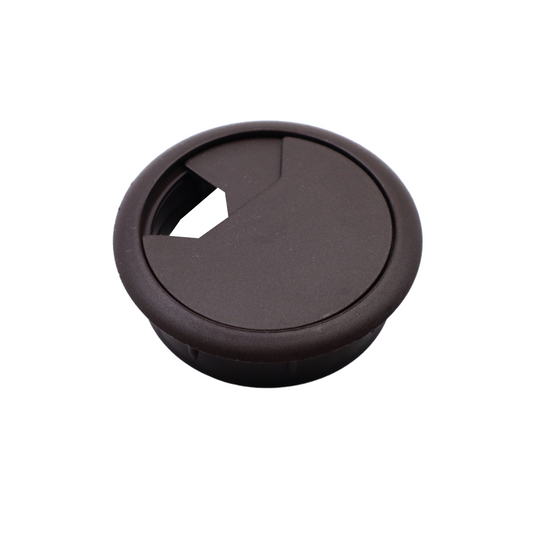

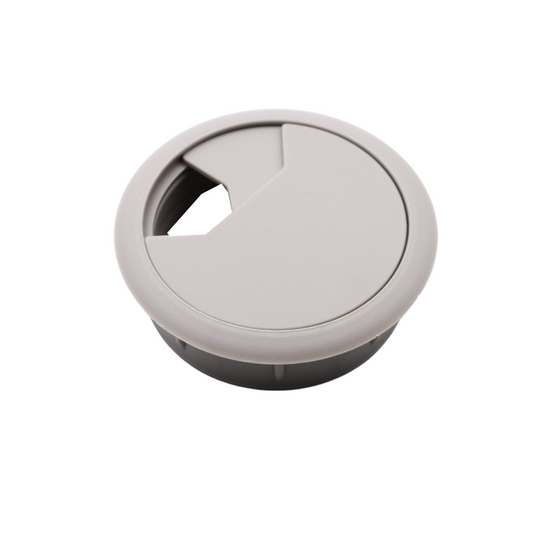

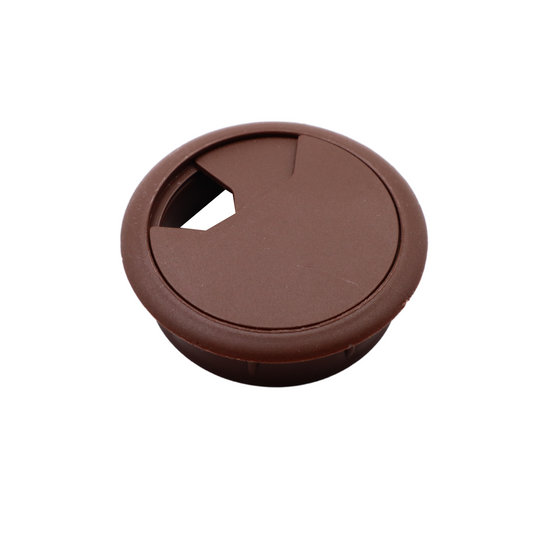

Pri výbere náhradného dielu berte do úvahy nielen priemer, ale aj farebné zladenie s ostatným kovaním v interiéri. K moderným stolovým podnožiam v antracitovom alebo čiernom práškovom laku sa výborne hodia matné čierne priechodky. Pre svetlé drevodekory, ako je dub či buk, a neutrálne biele dosky je ideálny brúsený hliník, saténový nikel alebo nerezový vzhľad, ktorý harmonicky nadväzuje na nábytkové úchytky a ďalšie kovové prvky v kancelárii.

Špeciálny prípad: Zväčšenie priemeru existujúceho otvoru

Pokiaľ pôvodný rozmer (napr. 60 mm) už nepostačuje pre prechod viacerých hrubých káblov či adaptérov a potrebujete ho zväčšiť na 80 mm, nastáva technická komplikácia: strediaci vrták korunovej frézy s priemerom 80 mm nemá v existujúcom 60 mm otvore žiadnu oporu a fréza by poškodila povrch stola.

Overený postup zväčšenia otvoru:

1. Do odrezku drevotriesky alebo MDF dosky vyvŕtajte presný otvor s priemerom 80 mm – vytvoríte si tak vodiacu šablónu.
2. Túto šablónu pevne pripevnite pomocou stolárskych zvierok na pracovnú dosku tak, aby bol nový 80 mm otvor presne vycentrovaný nad pôvodným 60 mm otvorom. Pod zvierky vložte ochranné podložky, aby ste neotlačili dosku.
3. Zo zubovej korunky (vykružovacieho vrtáka) 80 mm odstráňte strediaci vrták a použite šablónu ako mechanické bočné vedenie nástroja.
4. Pri vyšších otáčkach a miernom tlaku plynule prevŕtajte dosku stola. Získate dokonale čistý nový otvor pripravený na osadenie novej priechodky.

Často kladené otázky (FAQ)

Aké sú štandardné rozmery káblových priechodiek?
V nábytkárstve a kancelárskom vybavení predstavujú absolútny štandard kruhové otvory s priemerom 60 mm a 80 mm. Menšie priemery (napríklad 40 mm) sa používajú pri jednoúčelovom vedení dátových káblov, zatiaľ čo väčšie obdĺžnikové moduly s výklopnými krytmi nájdete v konferenčných stoloch.

Dá sa kruhový výrez nahradiť obdĺžnikovou priechodkou?
Áno, vyžaduje si to však dodatočné vyfrézovanie hornou frézkou alebo presné vyrezanie priamočiarou pílou. Montážny rozmer novej obdĺžnikovej priechodky musí byť vo všetkých smeroch väčší než priemer pôvodného kruhového otvoru, aby sa výrez dal čisto zhotoviť v plnom materiáli dosky.

Vyžadujú kovové káblové priechodky uzemnenie?
Štandardne nie. Priechodky fungujú ako pasívne mechanické prvky. Pokiaľ nie sú priamo spojené s elektrickými komponentmi a slúžia iba na bezpečný prechod riadne izolovaných káblov, dodatočné uzemnenie sa pri bežnom kancelárskom nábytku nevyžaduje.

Čo robiť, ak kovová priechodka pri vkladaní uviazne v polovici?
V žiadnom prípade nepoužívajte hrubú silu ani oceľové kladivo. Priechodku opatrne vytlačte zospodu stola von a vnútornú hranu otvoru jemne prebrúste brúsnym papierom. Často stačí odobrať len 0,1 až 0,2 mm materiálu z vnútornej steny výrezu a kovový diel sadne do dosky pevne a bezpečne.
