Ako vybrať a vymeniť nábytkové úchytky: Rozstup otvorov, Systém 32 a montáž

Rozstup otvorov pri nábytkových úchytkách definuje presnú vzdialenosť medzi stredmi montážnych vŕtaní a v modernom nábytkárstve striktne vychádza z priemyselného štandardu Systém 32.

Ak plánujete vymeniť poškodené kovania alebo chcete zmodernizovať vzhľad skriniek a zásuviek, existujúca schéma vŕtania na nábytkových čelách je pre vás určujúcim parametrom. Už odchýlka jedného či dvoch milimetrov spôsobí pnutie skrutiek, deformáciu materiálu alebo nemožnosť úchytku vôbec namontovať. Tento technický sprievodca vám objasní modulové rozmery, rozdelenie kovaní podľa konštrukcie a správny technologický postup pri výmene úchytiek na korpusovom nábytku.

Systém 32: Konštrukčný štandard v nábytkárskom priemysle

Prevažná väčšina sériovo vyrábaného nábytku využíva medzinárodný konštrukčný raster známy ako Systém 32. Tento štandard vznikol pri vývoji viacvretenových vŕtacích strojov, kde bola osová vzdialenosť vretien z technických a prevodových dôvodov stanovená na presných 32 mm. Vďaka tomu je zabezpečená plná kompatibilita medzi nábytkovými dielcami a kovaniami rôznych výrobcov.

Pre tiahnuť rukoväte a ostatné typy kovaní to znamená, že ich montážny rozstup (často označovaný skratkou CC z anglického centre-to-centre, prípadne BA) je vždy celočíselným násobkom čísla 32. Ak hľadáte náhradný diel, stretnete sa prakticky výhradne s normovanými hodnotami:

• 32 mm – používané pri kompaktných úchytkách a minimalistickom nábytku (v ponuke nájdete presné 32 mm kabinetové rukoväte)
• 64 mm
• 96 mm – tradičný rozmer pri menších dvierkach a komodách
• 128 mm – dlhodobo najrozšírenejší štandard v kuchynských zostavách
• 160 mm
• 192 mm – preferovaný rozmer pri širších zásuvkách
• 224 mm
• 256 mm
• 320 mm – využívaný pri ťažkých výsuvoch a vysokých šatníkoch
• ... a ďalšie násobky až do dĺžok presahujúcich 1000 mm pri masívnych tyčových kovaniach.

Znalosť tohto rastra výrazne uľahčuje výber. Ak na existujúcom čele nameriate vzdialenosť napríklad 127 mm alebo 129 mm, v dôsledku výrobných tolerancií alebo nepresnosti merania ide takmer s istotou o štandardný rozstup 128 mm.

Základné typy nábytkových úchytiek a ich konštrukcia

Tvarové vyhotovenie a konštrukcia úchytky ovplyvňujú nielen estetiku nábytku, ale predovšetkým ergonómiu a rozloženie ťažnej sily pôsobiacej na prednú plochu dvierok či zásuviek. Masívne čelá a plne naložené zásuvkové výsuvy vyžadujú stabilné a mechanicky dimenzované prvky.

Tyčové a relingové úchytky

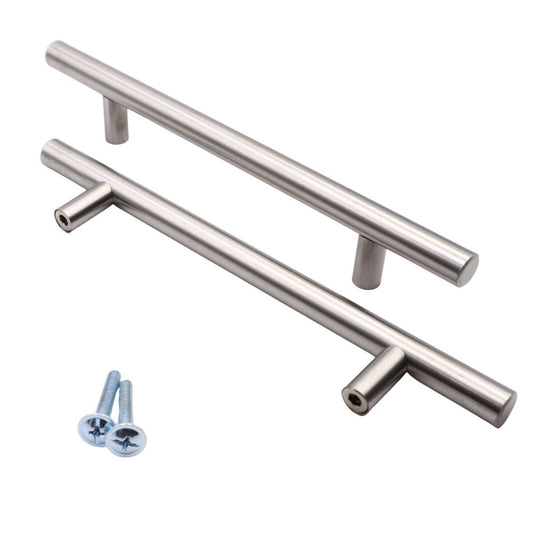

Tyčové kovania sa vyznačujú priamou líniou s valcovým alebo hranatým profilom, spojeným s dvoma montážnymi pätkami. Pri mimoriadne dlhých verziách (nad 600 mm) sa používa aj tretia stredová pätka na spevnenie konštrukcie. Poskytujú veľkú úchopovú plochu a optimálne rozkladajú pákový efekt. Klasickým riešením pre moderné a technicky ladené interiéry sú rúrkové nerezové kovové úchytky na skrinky, ktoré vďaka húževnatosti nerezu odolávajú prehnutiu aj pri intenzívnom zaťažení.

Mostíkové (oblúkové) úchytky

Oblúkové vyhotovenie prechádza plynule do dosadacej plochy na nábytkovom čele bez prečnievajúcich koncov. Táto uzavretá geometria eliminuje riziko zachytenia odevu pri pohybe okolo nábytku. Sú bežnou voľbou do kuchýň, kúpeľní, kancelárskych kontajnerov a do priestorov s vyšším pohybom osôb.

Profilové úchytky a narážacie lišty

Profilové úchytky sa nemontujú plošne na prednú stranu, ale fixujú sa spravidla na hornú alebo bočnú hranu dvierok a zásuvkových čiel. Tvoria minimalistickú líniu. Pri ich výmene zohráva hlavnú úlohu montážna schéma na zadnej strane alebo v hrane nábytkového dielca.

Jednobodové knopky

Knopky vyžadujú iba jeden montážny otvor s priechodnou skrutkou. Sú určené pre menšie dvierka, nočné stolíky a ľahké zásuvky. Pri širokých zásuvkách (od šírky 600 mm) sa niekedy montujú dve knopky vedľa seba, čo však z hľadiska ergonómie nie je ideálne, pretože ťah mimo stredu môže spôsobovať kríženie výsuvov v korpuse.

Kritériá správneho výberu náhradných úchytiek

Pri obnove nábytku je existujúce vŕtanie hlavným limitujúcim faktorom. Dodatočné vŕtanie do laminovaných drevotrieskových dosiek (DTD) či fóliovaných MDF čiel prináša riziko poškodenia dekóru a oslabenia nosného materiálu.

1. Presné meranie rozstupu

Vzdialenosť sa meria výhradne od stredovej osi jedného otvoru k stredovej osi druhého otvoru. Najspoľahlivejším nástrojom je posuvné meradlo (šuplerka). Pri použití klasického skladacieho metra alebo zvinovacieho pásma začnite merať od značky 100 mm namiesto nuly, aby ste eliminovali vôľu kovového háčika na začiatku pásma. Od nameranej hodnoty následne odpočítajte 100 mm.

2. Rozstup vs. celková dĺžka kovania

Základnou chybou pri objednávaní je zámena celkovej dĺžky úchytky s rozstupom montážnych skrutiek. Tyčová úchytka môže mať celkovú dĺžku 220 mm, zatiaľ čo jej rozstup vŕtania je 160 mm. Celková dĺžka je podstatná pri posudzovaní kolízií v rohových zostavách, aby madlo pri otvorení nenarážalo do susedných dvierok alebo spotrebičov.

3. Výber materiálu a povrchovej úpravy

Materiálová báza určuje mechanickú odolnosť, životnosť a spôsob čistenia kovania:

• Nerezová oceľ: Vyniká vysokou odolnosťou voči korózii, mastnote a mechanickému oteru. Vhodná do zaťažovaných kuchýň a vlhkého prostredia.
• Hliník: Ľahký a tvarovo stály materiál. Eloxovaný povrch je chránený pred oxidáciou a poškriabaním; hliníkové kovanie na skrinky je obľúbené v moderných lineárnych dizajnoch.
• Zliatiny zinku a hliníka (Zamak): Umožňujú presné odlievanie detailných tvarov a následné galvanické pokovovanie či nanášanie práškových farieb.
• Dizajnové povrchy: Do kontrastných a moderných interiérov sa často integrujú čierne kovové úchytky na skrinky s matným finišom, ktorý nezanecháva odtlačky prstov. Do elegantných a prémiových interiérov sa volí zlaté kovanie na skrinky v kartáčovanej mosadznej verzii, prípadne minimalistická biela kovová rukoväť na skrinku splývajúca so svetlým nábytkom.

Montážna technika a správny postup vŕtania

Pri priamej výmene kusu za kus s totožným rozstupom postačí krížový skrutkovač. Ak však osádzate nové nábytkové dielce, vyžaduje sa exaktná presnosť a dodržanie technologického postupu.

Potrebné náradie a pomôcky

• Akumulátorový skrutkovač alebo ručný skrutkovač PZ2
• Vrták do dreva s priemerom 4 mm alebo 5 mm (ideálne so strediacim hrotom)
• Posuvné meradlo a ceruzka
• Vŕtacia šablóna na nábytkové úchytky
• Podložné drevo (odrezok laminovanej dosky) a stolárske zvierky

Metrický štandard: Skrutky M4

Všetky bežné nábytkové úchytky majú v montážnych pätkách narezaný metrický vnútorný závit M4. Pripevňujú sa z vnútornej strany čela skrutkami s polguľovou alebo šošovkovitou hlavou. Nikdy nepoužívajte skrutky so zápustnou hlavou, pretože pri doťahovaní pôsobia ako klin a môžu vyštiepiť laminát okolo otvoru.

Dĺžka skrutky sa vypočíta podľa vzorca: hrúbka prednej plochy + hĺbka zaskrutkovania do úchytky (min. 5 až 6 mm).

• Pri hrúbke dosky 16 mm použite skrutky M4 × 22 mm.
• Pri hrúbke dosky 18 mm až 19 mm použite skrutky M4 × 25 mm.

Postup vŕtania nových otvorov bez poškodenia lamina

1. Rozmeranie a označenie: Presne vyznačte stredy vŕtania. Pri opakovaných montážach vždy použite vŕtaciu šablónu, ktorá eliminuje odchýlky medzi jednotlivými dvierkami.
2. Zabezpečenie zadnej strany: Z vnútornej strany čela pevne pritlačte pomocou zvierky kúsok odpadovej drevotriesky presne v mieste výstupu vrtáka. Podložka zabráni vytrhnutiu lamina pri prevŕtaní materiálu.
3. Vŕtanie: Vrtákom do dreva s ostrým strediacim hrotom vŕtajte v pravom uhle z pohľadovej strany. Otvor s priemerom 4,5 mm až 5 mm poskytuje miernu toleranciu pre ľahké usadenie skrutky M4 bez nežiaduceho pnutia.
4. Dotiahnutie: Zaskrutkujte skrutky rukou a dotiahnite ich ručným skrutkovačom. Použitie silného akumulátorového skrutkovača pri finálnom doťahovaní hrozí strhnutím závitu v mäkkom tele kovania.

Často kladené otázky (FAQ)

Ako presne zmerať rozstup nábytkovej úchytky?

Zmerajte vzdialenosť od stredu jedného montážneho otvoru k stredu druhého montážneho otvoru. Najspoľahlivejšie je meranie na zadnej strane demontovaného čela alebo priamo na závitoch starej úchytky pomocou posuvného meradla. Získanú hodnotu porovnajte s násobkami 32 mm (napr. 96, 128, 160 mm).

Čo znamená pojem Systém 32 pri nábytkovom kovaní?

Systém 32 je medzinárodná norma v nábytkárskej výrobe, kde sú všetky rozstupy vŕtaní, políc, pántov a úchytiek odvodené od konštrukčného modulu 32 mm. Vďaka tomu je zabezpečená jednotnosť a jednoduchá vymeniteľnosť nábytkových dielcov.

Aké skrutky sa používajú na montáž úchytiek?

Používajú sa metrické skrutky so závitom M4 a plochou alebo polguľovou dosadacou hlavou. Pre bežné čelá s hrúbkou 18 mm je štandardom dĺžka skrutky 25 mm, pre tenšie 16 mm dosky dĺžka 22 mm.

Prečo sa pri vŕtaní vyštiepi okraj otvoru na zadnej strane dosky?

K vyštiepeniu dochádza v momente, keď vrták prechádza von z materiálu a tlakom odtlačí tenkú vrstvu melamínovej fólie. Zabránite tomu použitím ostrého vrtáka do dreva so strediacim hrotom a pevným pritlačením pomocného dreveného hranola zo zadnej strany počas vŕtania.

Ako postupovať, ak má stará úchytka neštandardný rozstup?

Pri atypických rozstupoch staršieho nábytku môžete zvoliť úchytky s variabilnými posuvnými pätkami, profilové lišty zakrývajúce hranu, prípadne staré otvory zatmeliť reštaurátorským tvrdým voskom a vyvŕtať nový štandardizovaný rozstup podľa Systému 32.
