Excentrické spojky a zavŕtavacie kolíky: Konštrukcia a funkcia pri výrobe korpusov

Excentrická spojka je dvojdielne nábytkové kovanie pozostávajúce z valcového excentra a príslušného zavŕtavacieho kolíka. Slúži na pevné, tvarovo stále a zároveň skryté spájanie dvoch nábytkových dosiek v pravom uhle (90°). Pootočením excentra približne o pol otáčky sa hlava kolíka pritiahne k vnútornému mechanizmu, čím sa spoj dokonale uzavrie bez viditeľných skrutiek na vonkajšej strane nábytku.

Čo je to excentrická spojka a ako funguje?

Tento spojovací systém patrí medzi základné piliere modernej výroby nábytku. Často sa v odbornej praxi označuje aj ako nábytkový minifix či excentrický spoj. Celý mechanizmus funguje na princípe vnútorného upínacieho kĺbu: otáčaním excentra dochádza k posunu po vnútornej špirálovej dráhe, ktorá zachytí rozšírenú hlavu kolíka a silou ju vtiahne dovnútra korpusovej dosky.

Hlavnou technickou výhodou, ktorú ponúkajú moderné korpusové spoje, je ich plná demontovateľnosť a opakovaná montáž. Na rozdiel od klasických lepených drevených kolíkov alebo priamo zaskrutkovaných konfirmátov do drevotriesky umožňujú excentrické spojky opakované rozobratie a opätovné zloženie nábytku bez akéhokoľvek opotrebenia či poškodenia materiálu. Vďaka tomu sú štandardom pri výrobe sektorového nábytku, či už ide o šatníkové skrine, pracovné stoly alebo úložné skrinky. Všetky montážne otvory zostávajú diskrétne skryté na vnútornej ploche bočníc a v hranách políc, takže vonkajší dekor dosky zostáva úplne neporušený.

Konštrukcia a základné komponenty

Systém excentrického kovania sa vždy skladá z dvoch vzájomne presne prispôsobených súčastí:

• Telo excentra (puzdro): Valcový diel so špecifickým tvarom, ktorý sa najčastejšie vyrába zo zinkovej zliatiny (zamak) metódou tlakového liatia. Na vnútornej strane obsahuje presnú excentrickú nábehovú krivku, ktorá pri otáčaní vytvára potrebný ťah. Pre menej namáhané spoje existujú aj plastové varianty, no v nosných konštrukciách korpusov sa používa výhradne kov. Na hornej ploche je drážka pre krížový alebo plochý skrutkovač a orientačná šípka.
• Zavŕtavací kolík (tŕň): Kovový kolík so špeciálne tvarovanou koncovou hlavou, driekom a závitom na opačnom konci. Kolík môže mať samoorezný závit do dreva alebo metrický závit, kde sa do protiľahlej dosky vopred inštaluje vložka s vnútorným závitom (závrtná matica). V špecifických prípadoch alebo uhlových spojoch sa využíva napríklad kĺbikový kolík 24 mm.

Rozmery, vŕtacie schémy a System 32

Pre správne fungovanie a dlhodobú pevnosť spojenia je nevyhnutná absolútna presnosť vŕtania. Rozmery a rozstupy otvorov sa riadia medzinárodným štandardom známym ako System 32, ktorý definuje 32-milimetrový rastrový krok pri výrobe nábytku.

• Otvor pre excenter: Štandardný priemer čelného vŕtania pre excenter je 15 mm. Hĺbka vŕtania závisí od hrúbky použitého plošného materiálu a pohybuje sa obvykle v rozmedzí od 12 mm do 14 mm (typicky pre laminované drevotrieskové dosky s hrúbkou 16 mm alebo 18 mm).
• Otvor pre kolík: Priemer závisí od zvoleného typu závitu. Pre kolíky s priamym závitom do drevotriesky sa zvyčajne predvŕtava otvor s priemerom 5 mm. Pokiaľ sa používajú kovové alebo plastové puzdrá a rozperné vložky, vŕta sa otvor s priemerom 8 mm.
• Upínacia vzdialenosť: Udáva vzdialenosť od čelnej hrany dosky po stred 15 mm otvoru pre excenter. Najbežnejšie štandardy upínacej vzdialenosti sú 24 mm, 28 mm a 34 mm. Výber dĺžky kolíka priamo určuje potrebnú vzdialenosť vŕtania.
• Hranný otvor pre tŕň: V čele police či priečky sa vŕta pozdĺžny otvor s priemerom 7 mm až 8 mm, ktorým prechádza driek kolíka priamo do komory excentra.

Postup montáže v korpusových konštrukciách

Presnosť je pri excentrických spojoch kritickým faktorom. Ak sa vyvŕtané otvory odchýlia čo i len o 1 mm, spojovacia škára nebude dokonale dosadať, prípadne nebude možné excenter dotiahnuť. Preto sa pri výrobe využíva presná vŕtacia šablóna alebo CNC obrábacie centrum.

1. Zaskrutkovanie kolíka: Zavŕtavací kolík sa zaskrutkuje kolmo do predvŕtaného 5 mm otvoru na bočnici korpusu pomocou skrutkovača (zvyčajne s profilom PZ2 alebo PH2), kým dorazový krúžok kolíka nedosadne presne na povrch dosky.
2. Vloženie excentra: Do vyfrézovaného 15 mm otvoru na spodnej či vnútornej strane police sa vloží valcové puzdro excentra. Otvorená časť puzdra označená šípkou musí smerovať priamo k čelnej hrane dosky.
3. Spojenie dielcov: Polica alebo dno sa nasunie na vyčnievajúce kolíky tak, aby hlava kolíka vošla cez bočný otvor priamo do stredu excentra. Spolu s excentrami sa odporúča do spoja pridať aj bežné drevené kolíky, ktoré zabezpečujú prenos šmykového zaťaženia.
4. Dotiahnutie spoja: Ručným skrutkovačom otočíte excenter v smere hodinových ručičiek približne o 180°. Vnútorná rampa pritiahne hlavu kolíka a dielce sa pevne a nehybne spoja.

Excentrické kovanie tvorí pevnú kostru každého kusu nábytku. Pre dodatočné spevnenie pri ťažkých zásuvkách a závesných moduloch sa často dopĺňajú aj vnútorné kabinetové rohové podpory. Ak konštruujete korpus, do ktorého montujete napríklad robustné zásuvkové výsuvy, je stabilita dosiahnutá kvalitnými excentrami základom pre plynulý chod všetkých mechanizmov. V prípade potreby demontáže stačí excenter pootočiť proti smeru hodinových ručičiek do pôvodnej polohy a nábytok možno jednoducho rozložiť.

Súvisiace pojmy v nábytkárstve

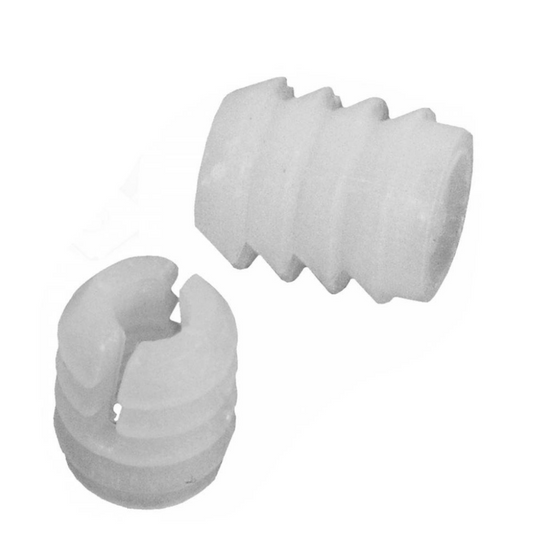

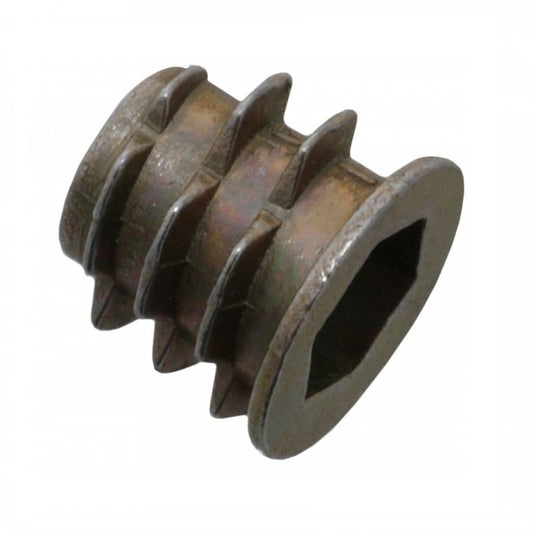

• Závrtná matica (vložka s vnútorným závitom): Závitové puzdro pre vysoko namáhané spoje s metrickou skrutkou.
